SİGMA PROFİL HAKKINDA

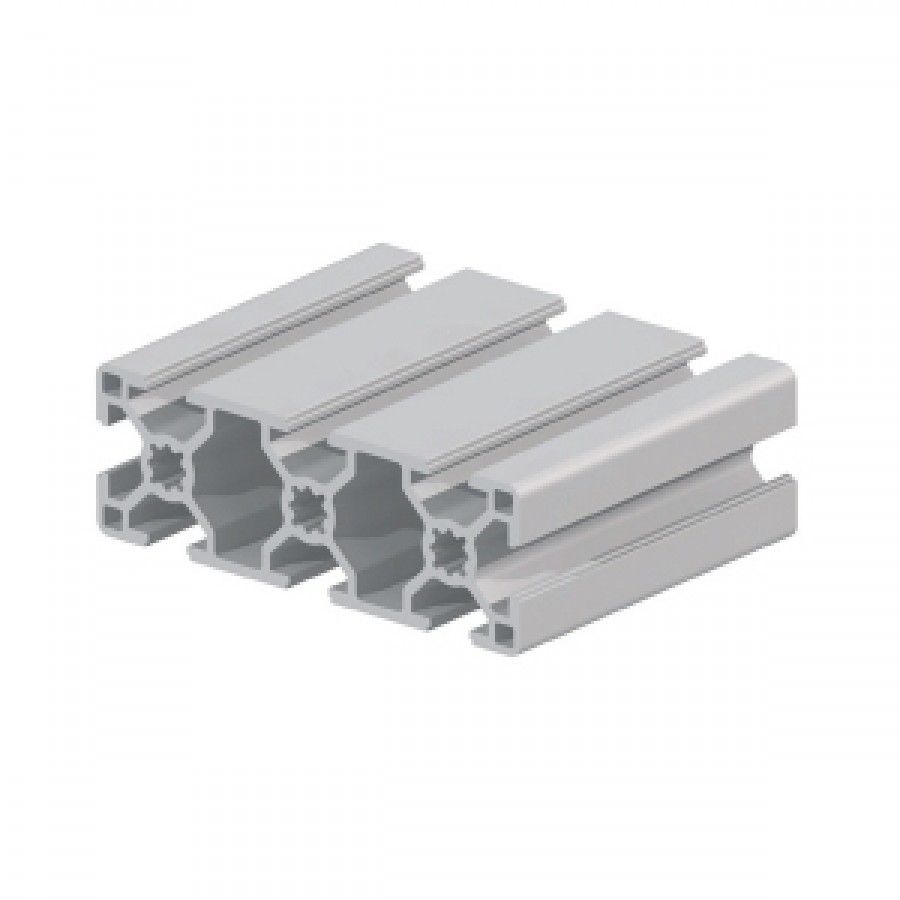

Parçaların birleştirilmesiyle tamamlanan ve ihtiyaç halinde tekrar parçalarına ayrılabilen modüler yapıdaki sigma (alüminyum) profillerin kullanılması oldukça pratiktir.

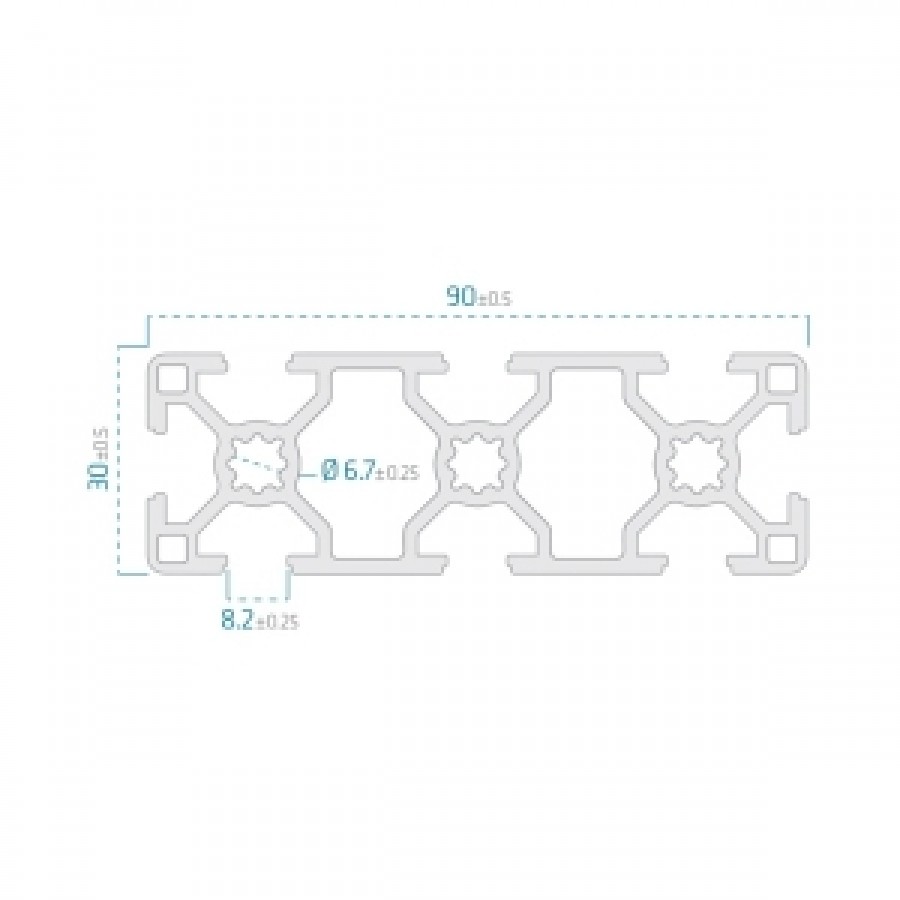

Sigma profiller [EN x BOY] ölçüleri ile kanallar arası mesafelere (6mm-8mm-10mm) göre sınıflandırılmaktadır. Kanal oluk şekillerine göre de T-slot veya V-slot tipine ayrılmaktadır.
Kanal ölçülerine göre özel bağlantı elemanları olan sigma (alüminyum) profillerin kolay ve hızlı bir montaj imkanı bulunmaktadır.
Alüminyum profiller, 3D yazıcılar, CNC makine tablaları, çiziciler (plotters), muhafazalar (housings) ve diğer hafif yapılar (pano, tabela, vitrin) gibi birçok makine yapımında ve estetik tasarımlarda tercih edilmektedir.
Profil, amatörlerin hazırladığı projelerde olduğu kadar profesyonel proje ve uygulamalarda da kullanım için idealdir.
Sigma Profil için Bağlantı Elemanları:
|
Geniş Köşe Bağlantısı |
(20x20)-(20x40) =>6 Kanal için |
|
Dar Köşe Bağlantısı (Dar geçme) |
(30x30)-(40x40) =>8 Kanal için |
|
Düz Köşe Bağlantısı |
(30x30) =>8 Kanal için |
|
Gizli Köşe Bağlantısı |
Metrik 4 setskur => 6 Kanal için (setskur civataları üzerinde mevcuttur) |
|
İç Geçme Bağlantısı* (90° açıyla kanal içinde gizli bağlantı) |
(20x20) => 6 Kanal için (Metrik 4 setskur civataları üzerinde mevcuttur) |
|
İki veya Üç Yönlü Bağlantı Sacı |
İki yönlü bağlantı 90° için; Üç yönlü bağlantı T-tipi bağlantı için |
|
Raf Ayar Sacı (farklı açılı bağlantılar için) |
Farklı açılarda birleşimler yapmak için => 8 Kanal için |
|
Uzun Kanal T Somunu (doğrusal bağlantı için) |
Sigmaları uç uca eklemek için (8 Kanal ve 10 Kanal için) |
Bağlantı elemanlarının sigma profillere tuturulması için civata ve somunlar kullanılmaktadır.
Sigma Profil için somunlar**:
|
6 Kanal için |
Tırtırlı somun |
T-kanal somun |
|
|
|
8 Kanal için |
Tırtırlı
somun |
T-kanal somun |
Dikdörtgen somun |
Yaylı
somun |
|
10 Kanal için |
Tırtırlı somun |
T-kanal
somun |
Kare somun |
Yaylı somun |
Seçilen somunun metrik ölçüsüne uygun bir civata seçilmelidir. Civataların uzunluk ölçüleri büyük seçilirse profil kanalının karşısına değecektir.
|
6 Kanal için |
8 mm |
|
8 Kanal için |
12 mm |
|
10 Kanal için |
16 mm |
İstek üzerine profili istenilen ölçüye göre kesebiliriz !
Profiller, belirttiğiniz ölçülerde 1mm civarında hassasiyetle elmas testere ile çapaksız olarak kesilerek gönderilmektedir.
Lütfen ürünün hangi boyutta kesilmesi gerektiğine dair ALICI NOTLARI'ndaki bilgileri bize gönderiniz; kesim payından kaynaklanan miktarlar şirketimiz
tarafından karşılanmaktadır.
Belli uzunluklu bir parça, örneğin 500mm satın alırken kesme boyutunu 401 ila 500 mm aralığında belirleyebilirsiniz.
Profil kesimlerinizde, ürün zaiyatı olmaması adına dikkatli ölçümler/hesaplamalar yapmanızı özellikle rica ederiz.
